一、概 述
ZBL型漏斗下料注漿泵可供礦山建井，地面和井下堵水，壓注高濃度水泥漿液。也可用于煤層注漿或其它非腐蝕性介質壓注以及煤礦瓦斯抽放孔封孔注漿。由于漏斗下料自吸性能好和采用了具有一定彈性的橡膠閥球，故可以注濃度大或帶有顆粒的漿液。
二、特點：
1.ZBL型漏斗下料注漿泵
（1）由于采用漏斗下料，泵的自吸性能好，可注濃度大的漿液。
（2）該泵的進排漿伐采用鐵芯橡膠球伐，因此可注含有固體顆粒的漿液。
（3）注漿柱塞外表經過表面處理具有一定的硬度和耐磨性能，使用性能好、壽命長。

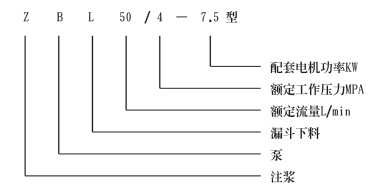

三、型號編制說明
四、工作原理
1、ZBL型漏斗注漿系
電動機將動力經三角皮帶、皮帶輪、傳動箱、斜齒輪軸、大齒輪、連桿、滾輪，將回轉運動變?yōu)橥鶑?fù)直線運動，帶動拉桿，柱塞作往復運動，完成吸排漿動作。
五、選型說明
1、ZBL型漏斗注漿泵
（1）選用時注意所注漿液中所含固體粒徑不得大于3~4mm
（2）在地面無防爆的要求的環境條件下，注漿時可配不防電機，訂貨時需說明。
（3）產品配套電機電壓為380/660v。如需配660/1140v時機時，訂貨時需說明。
六、主要技術參數
| 產品型號 |
|
ZBL50/4-7.5（DLB-50/40）型漏斗注漿泵 |
| 參數名稱 |
單位 |
基本參數 |
| 額定流量 |
L/min |
50(60) |
| 額定工作壓力 |
Mpa |
4 |
| 漿缸內經 |
mm |
105 |
| 行程長度 |
mm |
75 |
| 往復次數 |
min-1 |
81 |
| 供氣壓力 |
mpa |
|
| 調節氣壓 |
mpa |
|
| 氣缸直經 |
mm |
|
| 通氣直經 |
|
|
| 壓縮空氣消耗量 |
m3/min |
|
| 配套電機功率 |
KW |
7.5 |
| 配套電機型號 |
|
YBK2—160M—6 |
| 重量 |
KG |
400 |
| 外形尺寸（L×W×H） |
mm |
2000×600×900 |
| 排漿口直徑 |
mm |
26 |
